Что такое магнитные энкодеры
Магнитный энкодер — это надежное устройство, используемое для точного измерения положения, скорости или направления вращения движущегося объекта, например вала. Используя магнитные поля, он работает через систему, состоящую из магнитного компонента и датчика, который обнаруживает точные изменения поля и генерирует цифровой выходной сигнал. Эти универсальные устройства могут предоставлять как абсолютные, так и инкрементные данные о местоположении, что делает их решением, не требующим-технического обслуживания, для критически важных приложений управления движением и отслеживания в различных отраслях.
Отправить запрос сейчас
Наш двухканальный-магнитный кодировщик
Пользовательский магнитный кодировщик OEM
Модель: МУ128-15-29-1.1
Материал носителя: SUS430
Отправить запрос сейчас
Магнитный энкодер Производитель Китай
Модель: МУ128-38-56-1.1
Материал носителя: SUS430
Отправить запрос сейчас
Поставщик магнитных кодировщиков Китай
Модель: МУ150-18-34-1.1
Материал носителя: SUS430
Отправить запрос сейчас
Магнитный кольцевой энкодер
Модель: МУ150-23-35-2
Материал носителя: SUS430
Отправить запрос сейчас

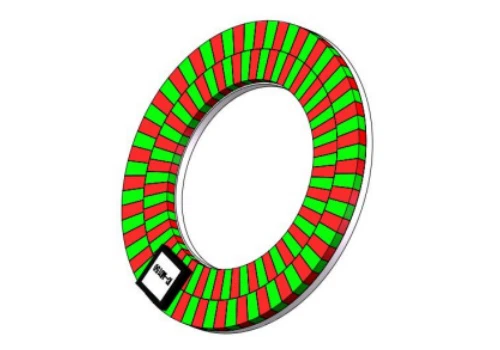

Диск магнитного кодировщика
Модель: МУ150-20-33-2
Материал носителя: SUS430
Отправить запрос сейчас
Магнит для энкодера
Модель: МУ150-47.4-64-1.1
Материал носителя: SUS430
Отправить запрос сейчас

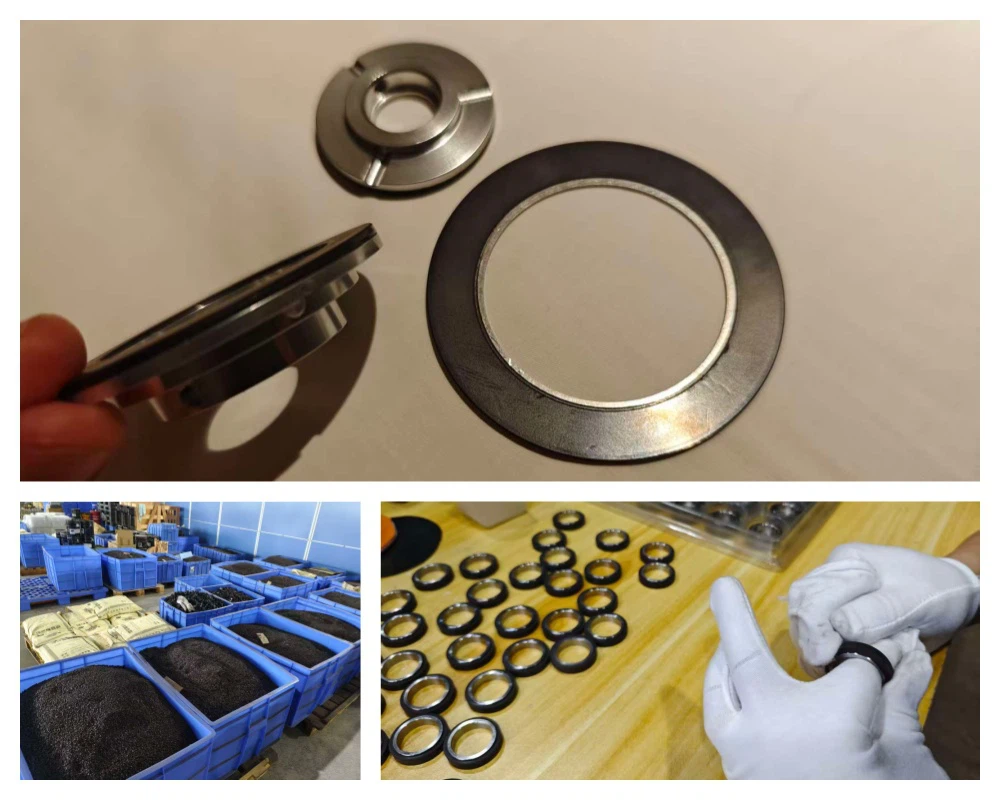

Магнитные энкодеры
Модель: СМД25-44,5-1,4
Материал носителя: SUS430
Отправить запрос сейчас

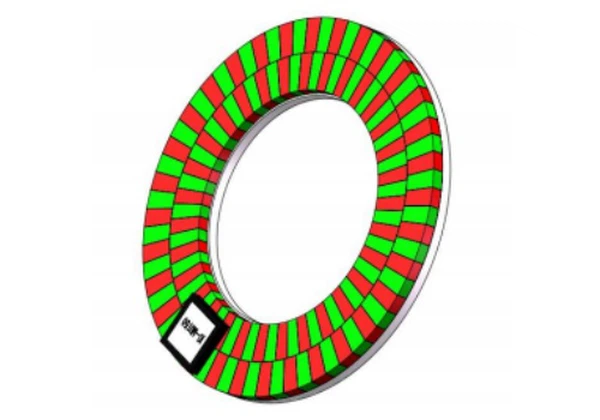

Магниты кодировщика
Модель: МУ200-31,5-49-2
Материал носителя: SUS430
Отправить запрос сейчас
Если на отображаемом продукте нет нужной вам модели, пожалуйста,связаться с нами.
Технические характеристики магнитов энкодера
|
МУ128-15-29-1.1
|
МУ128-38-56-1.1
|
МУ150-18-34-1.1
|
МУ150-23-35-2
|
|||||
 |
 |
 |
 |
|||||
| Кодовое имя | Параметр | Примечания | Измерение | Измерение | Измерение | Измерение | Толерантность | Единица |
| Физические размеры продукта | ||||||||
| A1 | Радиальное положение центра стружки | Расстояние от оси | 11.24 | 24.28 | 13.48 | 14.75 | мм | |
| A2 | Обнаружение воздушного зазора | Зазор между поверхностью магнита и поверхностью чипа | 0.3 | 0.3 | 0.4 | 0.4 | мм | |
| a3 | Общая высота | Продукт | 1.1 | 1.1 | 1.1 | 2 | ±0.1 | мм |
| B1 | Диаметр направляющей нониуса | Относится к чувствительному диаметру нониусной дорожки. | 18.88 | 44.95 | 23.36 | 25.9 | мм | |
| B2 | Диаметр основной колеи | Относится к чувствительному диаметру основной направляющей. | 26.08 | 52.15 | 30.56 | 33.1 | мм | |
| B3 | Внешний диаметр магнита | 29 | 55.5 | 34 | 35 | ±0.2 | мм | |
| B4 | Внутренний диаметр магнита | 16 | 41.2 | 20.4 | 24 | ±0.2 | мм | |
| B5 | Диаметр отверстия | Перевозчик | 15 | 35 | 18 | 23 | ±0.05 | мм |
| B6 | Диаметр | Перевозчик | 29 | 56 | 34 | 35 | мм | |
| M1 | Ширина опоры нониуса | На чувствительном диаметре положение нониусной дорожки | 0.96 | 1.12 | 1.18 | 1.31 | мм | |
| M2 | Ширина опоры основной гусеницы | На чувствительном диаметреположение основной дорожки | 1.28 | 1.28 | 1.5 | 1.62 | мм | |
| Магнитные свойства материала | ||||||||
| Хк | Принуждение |
Температура 20 градусов |
170 | 170 | 170 | 170 | кА/м | |
| Бр | Поверхностное магнитное поле |
Температура 20 градусов |
20 | 20 | 25 | 20 | мТ | |
| T | Рабочая температура | -35 градусов -130 градусов | -35 градусов -130 градусов | -35 градусов -120 градусов | -35 градусов -120 градусов | степень | ||
| AMP | Амплитуда магнитного поля | Воздушный зазор 0,4 мм | 3 | 3 | 3 | 3 | мТ | |
Для получения дополнительной информации о параметрах магнитного энкодера, пожалуйста,связаться с нами.
Отправить запрос сейчас

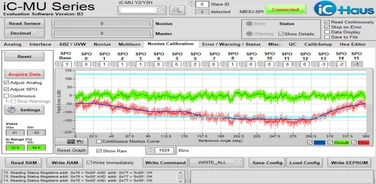

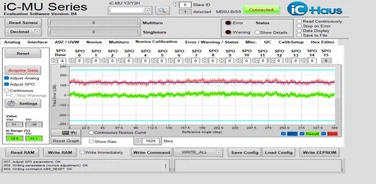

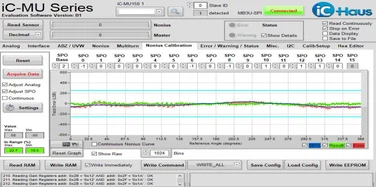

Обнаружение данных магнитного энкодера
Отправить запрос сейчас

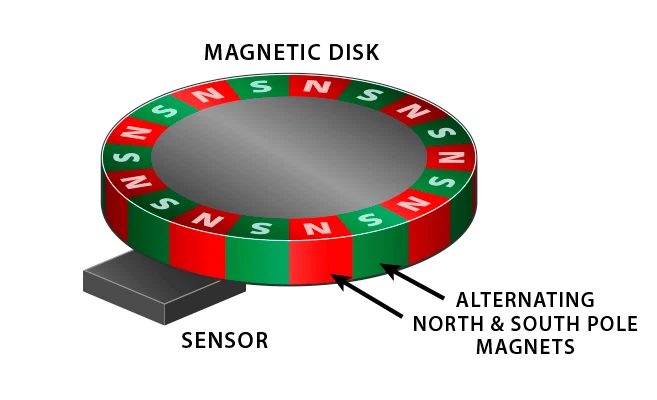

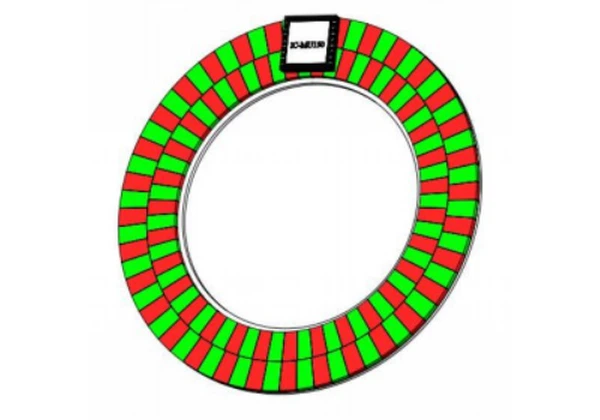

Структура и компоненты магнитов энкодера
Понимание структуры магнита для энкодера может помочь вам выбрать правильный тип для вашей машины или проекта. Магнитные энкодеры используют комбинацию магнитов, датчиков и вспомогательных компонентов для точного измерения движения.
Магнит
Магнит — это основной компонент, который взаимодействует с датчиком. В зависимости от конструкции вы можете найти магниты в форме кольца-, дисковые магниты или линейные магнитные полосы. Эти магниты создают магнитное поле, которое меняется при движении вала или объекта, позволяя энкодеру определять положение и скорость.
Датчик
Датчик считывает изменения магнитного поля. При установке или обслуживании энкодера крайне важно знать, как датчик совмещается с магнитом. Правильное выравнивание обеспечивает точные показания и предотвращает ошибки при обнаружении движения.
Корпус и вспомогательные компоненты
Корпус защищает чувствительные детали внутри от пыли, влаги и вибрации. Также следует учитывать подшипники и монтажные детали, которые поддерживают стабильность магнита и датчика во время работы. Хорошо-конструкция обеспечивает долговечность и надежную работу с течением времени.
Отправить запрос сейчас
Как работают магнитные энкодеры
Магнитные энкодеры работают, распознавая изменения в магнитном поле, вызванные движением. В сердечнике магнит прикреплен к вращающемуся валу или движущемуся компоненту. По мере движения этой детали магнитное поле вокруг нее меняется. Датчик, обычно датчик Холла-или магниторезистивный датчик, обнаруживает эти изменения и преобразует их в электрические сигналы.
Эти сигналы представляют либо положение, либо скорость движущейся части. В поворотных энкодерах датчик отслеживает угол поворота вала, а в линейных энкодерах — прямолинейное-движение. Электроника энкодера затем преобразует эту магнитную информацию в цифровой или аналоговый выходной сигнал, позволяя машинам точно знать, как далеко и как быстро переместился объект.
Точность магнитного энкодера зависит от силы и расположения магнита, точности датчика и качества электроники. Поскольку на магнитные поля не влияют пыль, грязь или масло, магнитные энкодеры могут надежно работать в суровых промышленных условиях.
Отправить запрос сейчас
Магнитный энкодер против оптического энкодера
| Сравнение | Магнитный кодировщик | Оптический энкодер |
| Принцип работы | Определяет положение или вращение посредством изменений магнитного поля, обычно с использованием магнитного кольца/диска и датчиков Холла. | Использует оптический диск и фотодетектор для генерации импульсов на основе прерывания света. |
| Долговечность / Устойчивость к окружающей среде | Устойчив к пыли, маслу, вибрации и перепадам температур; подходит для суровых условий | Чувствителен к пыли, маслу и вибрации; требует чистой окружающей среды |
| Точность и разрешение | Высокое разрешение до 17–20 бит; многооборотные абсолютные энкодеры обеспечивают точную обратную связь по положению | Очень высокая точность, но может ухудшаться под воздействием промышленной пыли или световых помех. |
| Стоимость и обслуживание | Простая конструкция, низкие эксплуатационные расходы, длительный срок службы, идеально подходят для длительного-промышленного использования. | Более высокая стоимость, требует регулярной чистки и обслуживания. |
| Типичные применения | Робототехника, конвейерные системы, станки с ЧПУ, электродвигатели, промышленная автоматизация | Прецизионные инструменты, лабораторное оборудование и высокоточные-измерения в чистой среде |
| Резюме плюсов и минусов | Надежный, не требующий особого обслуживания, настраиваемый, многоповоротный-высокое разрешение. | Очень точный, лучше всего подходит для чистых сред, более высокая стоимость и обслуживание |
Отправить запрос сейчас
Преимущества магнитных кольцевых энкодеров
Высокая долговечность
Эти энкодеры устойчивы к пыли, маслу и влаге, поскольку вместо оптических компонентов в них используются магнитные поля. Такая конструкция позволяет им эффективно работать в суровых промышленных условиях с минимальным обслуживанием.
Точная обратная связь по положению
Магнитное кольцо обеспечивает точное обнаружение вращения. Даже в компактных машинах положение валов можно отслеживать с постоянной точностью, обеспечивая бесперебойную работу.
Длительный срок службы
Благодаря минимальному износу движущихся частей магнитные кольцевые энкодеры служат дольше, чем многие другие типы. Сокращение потребностей в обслуживании и замене помогает минимизировать время простоя и затраты.
Гибкая установка
Магнитные кольцевые энкодеры можно устанавливать в ограниченном пространстве или на валах различных типов без ущерба для производительности, что делает их универсальными для различных применений.
Отправить запрос сейчас

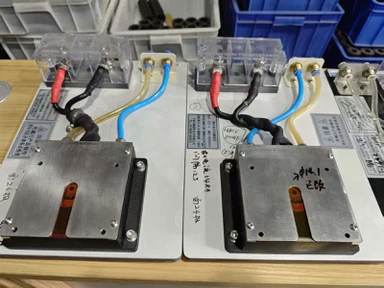

Наше производственное оборудование
Отправить запрос сейчас
Промышленное применение магнитных энкодеров
Робототехника и автоматизация
В роботизированных манипуляторах и автоматизированных сборочных линиях магнитные энкодеры обеспечивают точную обратную связь по положению и вращению. Это обеспечивает плавное и надежное движение даже в условиях пыли, масла или вибрации.
Управление двигателем
Электродвигатели в промышленном оборудовании используют магнитные энкодеры для контроля скорости и положения вала. Это обеспечивает точный контроль движения и помогает поддерживать стабильную производительность двигателей всех размеров.
Станки с ЧПУ и производственное оборудование
Магнитные энкодеры интегрированы в станки с ЧПУ для отслеживания линейных и вращательных движений. Их способность обеспечивать точные и повторяемые измерения повышает точность обработки и общее качество продукции.
Конвейеры и погрузочно-разгрузочные работы
Энкодеры помогают контролировать движение конвейерных лент, лифтов и автоматизированных систем хранения. Они обеспечивают-обратную связь в реальном времени, чтобы поддерживать правильную скорость, выравнивание и расположение материалов во время транспортировки.
Медицинское и лабораторное оборудование
Магнитные энкодеры высокого-разрешения используются в диагностических машинах, насосах и устройствах автоматизации лабораторий. Их надежность и точность обеспечивают точную работу в чувствительных средах.
Отправить запрос сейчас
Индивидуальные решения для магнитных энкодеров
Индивидуальный дизайн
Энкодеры могут быть разработаны с учетом уникальных размеров валов, конфигураций монтажа или условий окружающей среды. Такая гибкость обеспечивает совместимость со специализированным оборудованием и сложными системами.
Энкодер-Удельная намагниченность
Специализированные процессы намагничивания адаптированы для систем энкодеров, обеспечивая стабильность и согласованность сигнала в сложных условиях, таких как широкий диапазон температур и вибрация.
Регулируемое разрешение и обратная связь
Специальные решения могут обеспечивать различные уровни разрешения или выходных сигналов. Это позволяет машинам достигать желаемой точности и контроля, необходимых для различных промышленных применений.
Интеграция с существующими системами
Магнитные энкодеры можно настроить для бесперебойной работы с существующей электроникой и системами управления. Это снижает необходимость дополнительных модификаций и упрощает установку.
Долговечность и экологические соображения
Пользовательские энкодеры можно оптимизировать для работы в суровых условиях, включая воздействие пыли, влаги или вибрации. Материалы и защитные корпуса выбраны так, чтобы обеспечить долгосрочную-надежность.
Отправить запрос сейчас

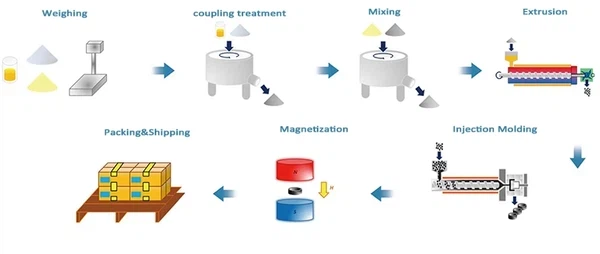

Процесс литья магнитов
Производство литых-магнитов включает в себя несколько точных этапов, обеспечивающих стабильную работу и постоянное качество. Он начинается с взвешивания магнитного порошка и полимерных связующих, после чего следует обработка соединением, улучшающая сцепление между материалами. Затем смесь смешивают и экструдируют в гранулы с однородными свойствами, которые готовы к литью под давлением.
Во время литья под давлением материал плавится и впрыскивается в прецизионные формы для формирования сложных магнитных деталей, используемых в системах магнитных энкодеров. После формования магниты намагничиваются для определения северного и южного полюсов, обеспечивая точную и надежную генерацию сигнала. Наконец, каждый магнит проверяется, упаковывается и отправляется, завершая полностью контролируемый процесс производства магнитов.
Благодаря этому усовершенствованному процессу наши магниты магнитных энкодеров обладают превосходной стабильностью размеров, коррозионной стойкостью и долговременной-надежностью, что делает их идеальными для высокопроизводительных-приложений энкодеров. Узнайте больше о том, как наше прецизионное производство обеспечивает точность каждого компонента энкодера.
Отправить запрос сейчас
Почему стоит выбрать наши магнитные энкодеры
Высокая точность и точность
Каждый энкодер спроектирован так, чтобы обеспечивать постоянную обратную связь по положению и вращению. Точное обнаружение обеспечивает бесперебойную работу двигателей, робототехники и систем автоматизации.
Прочный и надежный
Эти энкодеры, оснащенные высококачественными-магнитами, датчиками и защитными корпусами, устойчивы к пыли, влаге и вибрации. Такая долговечность снижает потребности в техническом обслуживании и продлевает срок службы продукта.
Универсальные решения
Мы предлагаем магнитные энкодеры различных форматов, включая вращательные, линейные, абсолютные и инкрементальные. Такое разнообразие позволяет интегрировать их в различные машины и системы без ущерба для производительности.
Параметры настройки
Клиенты могут запросить индивидуальные решения для удовлетворения уникальных требований, таких как конкретные размеры валов, выходные сигналы или потребности в защите окружающей среды. Такая гибкость гарантирует, что кодер легко впишется в любую настройку.
Отправить запрос сейчас
Часто задаваемые вопросы о магнитных энкодерах
Как правильно выбрать магнитный энкодер для проекта?
-
Выбор правильного энкодера зависит от таких факторов, как требуемое разрешение, скорость вращения, размер вала и условия окружающей среды.
Могут ли магнитные энкодеры работать при экстремальных температурах?
-
Да, многие энкодеры рассчитаны на работу в широком диапазоне температур. Однако важно ознакомиться со спецификациями производителя, чтобы определить пределы и избежать потенциальных проблем с производительностью или повреждения компонентов.
Совместимы ли магнитные энкодеры со всеми типами двигателей?
-
Магнитные энкодеры могут быть интегрированы с большинством двигателей, но тип сигнала, способ монтажа и выравнивание вала должны соответствовать конфигурации двигателя. Выбор правильной комбинации обеспечивает точные показания.
Можно ли отремонтировать магнитный энкодер, если он поврежден?
-
Незначительные проблемы, такие как смещение или загрязнение датчика, обычно можно исправить. При значительном повреждении магнитов или электроники рекомендуется заменить их, чтобы обеспечить надежную работу.
Приобретите качественные магнитные энкодеры от профессиональных производителей и поставщиков магнитных энкодеров здесь. Наша фабрика предлагает лучшую продукцию по самой низкой цене.
