GME — ведущий производитель и поставщик промышленного-оборудования для магнитной сепарации. Наша линейка продукции состоит из подвесных пластинчатых магнитов, поперечных ленточных сепараторов, шкивов с магнитной головкой, магнитных пластинчатых сепараторов, магнитных конвейеров, барабанных сепараторов, подъемных магнитов и магнитных подметальных машин. Наше оборудование доступно в керамическом (ферритовом) или редкоземельном (неодимовом) исполнении в стандартной или высокотемпературной конфигурации.
-
![Оборудование для обнаружения металлов GJT-F]()
Оборудование для обнаружения металлов GJT-FОборудование для обнаружения металлов GJT-F применимо для линий, которым требуется лента для транспортировки сыпучих магнитных или немагнитных материалов, а также для линий системной обработки. -

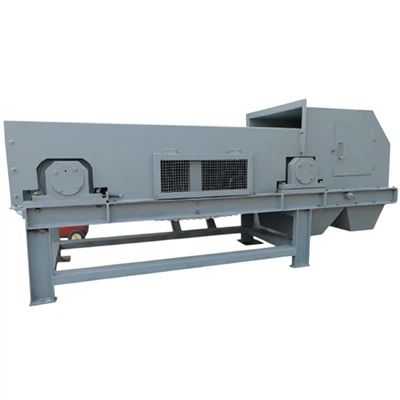

![Машина вихретокового сепаратора]()
Машина вихретокового сепаратораВихретоковые сепараторы подходят для переработки и сортировки различных металлических смесей, измельченных дробилками, и материалов в природоохранной промышленности. -
![Магнитный сепаратор MXYP для ленточного конвейера]()
Магнитный сепаратор MXYP для ленточного конвейераКонвейер с магнитным сепаратором MXYP подходит для влажной магнитной сепарации различных металлических руд с размером частиц менее 3 мм. Он также используется для обезжелезивания угля, нерудных руд, -
![Сухой магнитный сепаратор высокой интенсивности]()
Сухой магнитный сепаратор высокой интенсивностиСухой магнитный сепаратор высокой интенсивности — это новый тип оборудования для сухой сепарации, независимо разработанный нашей компанией после многих лет опыта работы на рынке. Он подал заявку на -
![Магнитный сепаратор барабанного типа QCG]()
Магнитный сепаратор барабанного типа QCGМагнитный сепаратор барабанного типа QCG позволяет создавать различные структуры или комбинации магнитного поля различной силы. В основном используется для черновой обработки, разграбления и -
![Роликовый магнитный сепаратор NCTB]()
Роликовый магнитный сепаратор NCTBРоликовый магнитный сепаратор NCTB специально разработан для концентрирования суспензий низкой концентрации в процессе магнитной сепарации для улучшения эффекта. Он в основном используется для -
![Ленточные конвейеры с магнитным сепаратором QGK]()
Ленточные конвейеры с магнитным сепаратором QGKОн подходит для удаления железа с ленточных конвейеров магнитной руды, такой как сырая руда, агломерат, окатыши и кусковая руда. Система магнитного минерального удаления железа QGK основана на -
![Сепаратор для восстановления хвостов Re Claimer дискового типа]()
Сепаратор для восстановления хвостов Re Claimer дискового...Высокоскоростной самоочищающийся дисковый сепаратор для восстановления хвостов Re Claimer ЦенаЭтот продукт подходит для разделения магнитных минералов. Он может концентрировать и извлекать магнитные -
![Спиральный классификатор Спиральный желобный сепаратор Машины для добычи золота]()
Спиральный классификатор Спиральный желобный сепаратор Ма...Односпиральный классификатор Fg, FC/двойной спиральный классификатор 2fg, 2FC. Широко используется в процессе обогащения минералов в металлическом спиральном классификаторе для классификации по -
![Электромагнитный вибрационный питатель GZ]()
Электромагнитный вибрационный питатель GZЭлектромагнитный вибрационный питатель GZ используется для равномерной и непрерывной подачи блочного, гранулированного и порошкового материала в бункер из резервуара для хранения. Его можно широко
Что такое конвейеры с магнитными сепараторами?
Конвейеры с магнитным сепаратором — это системы магнитной сепарации, используемые на ленточных конвейерах для удаления примесей железа и других железосодержащих примесей из движущегося сыпучего материала. Обычно они устанавливаются над лентой (подвешиваются), поперек ленты (поперечная-лента) или встроены в сам конвейер (шкив с магнитной головкой или магнитный конвейер).
Проще говоря, система создает магнитное поле, которое притягивает магнитные частицы, в то время как не-материал продолжает двигаться вдоль ленты. Этот этап разделения часто используется в качестве защитной меры в реальном производстве. Посторонние частицы железа могут повредить дробилки и мельницы, порвать ленты, сита для застревания и загрязнить готовую продукцию. Его раннее удаление помогает сократить время простоя и улучшить стабильность продукта.
Поскольку сепарация происходит непрерывно во время движения материала, конвейерные магнитные сепараторы являются экономически-эффективным вариантом для многих линий по перевалке сыпучих материалов. Как только будут известны основные данные на объекте, ширина ленты, глубина груза, высота подвески, скорость ленты, а также типичный размер/количество примесей железа, Great Magtech может порекомендовать подходящую конфигурацию для ваших условий эксплуатации и отрасли.
Типы конвейерных магнитных сепараторов
Технические параметры конвейеров магнитных сепараторов
RCYD Самоочистка-сепараторов с постоянными магнитами
|
|
|||||||||||||
| Модель | Ширина ремня (мм) |
Приостановка Высота (мм) |
Напряженность магнитного поля (Больше или равно mT) |
Глубина материала (Меньше или равно мм) |
Движущая сила (кВт) |
Скорость ленты (Меньше или равно м/с) |
Работа час |
Масса Кг |
Внешний вид Размер (мм) | ||||
| A | C | B | E | D | |||||||||
| RCYD(C)-5 | 500 | 150 | 70 | 80 | 1.5 | 4.5 | Непрерывный | 750 | 1900 | 935 | 735 | 753 | 950 |
| RCYD(C)-6 | 600 | 175 | 70 | 120 | 1.5 | 920 | 2050 | 1030 | 780 | 840 | 1100 | ||
| RCYD(C)-6,5 | 650 | 200 | 70 | 150 | 1.5 | 1200 | 2050 | 1080 | 780 | 888 | 1200 | ||
| RCYD(C)-8 | 800 | 250 | 70 | 200 | 2.2 | 1400 | 2250 | 1280 | 796 | 1088 | 1300 | ||
| RCYD(C)-10 | 1000 | 300 | 70 | 250 | 3 | 2120 | 2650 | 1550 | 920 | 1335 | 1400 | ||
| RCYD(C)-12 | 1200 | 350 | 70 | 300 | 4 | 3350 | 2860 | 1720 | 1010 | 1515 | 1550 | ||
| RCYD(C)-14 | 1400 | 400 | 70 | 350 | 4 | 4450 | 3225 | 1980 | 1050 | 1755 | 1800 | ||
| РКИД(Ц)-16 | 1600 | 450 | 70 | 400 | 5.5 | 6200 | 3350 | 2160 | 1180 | 1850 | 1950 | ||
| RCYD(C)-18 | 1800 | 500 | 70 | 450 | 5.5 | 8100 | 3580 | 2450 | 1210 | 2130 | 2200 | ||
| RCYD(C)-20 | 2000 | 550 | 70 | 500 | 7.5 | 9700 | 3800 | 2700 | 1300 | 2410 | 2400 | ||
RCYK Armoring Сепаратор с постоянными магнитами
|
|
|||||||||||||||
| Модель | Ширина ремня (мм) | Приостановка | Интенсивность магнитного поля＞мТл | Скорость ленты Меньше или равна м/с | Впитывающая способность (кг) | Режим работы | Движущая сила | Внешний размер (мм) | Масса | ||||||
| Высота (мм) | (кВт) | A | B | C | D | E | F | (кг) | |||||||
| РЦИК-5 | 500 | 150 | Больше или равно 70 | Меньше или равно 4,5 | 0.1-36 | непрерывный | 1.5 | 1900 | 735 | 935 | 950 | 753 | 451 | 750 | |
| РЦИК-6,5 | 650 | 200 | 2.2 | 2050 | 780 | 1030 | 1100 | 753 | 451 | 1200 | |||||
| РЦИК-8 | 800 | 250 | 2.2 | 2350 | 796 | 1280 | 1300 | 1068 | 451 | 1400 | |||||
| РЦИК-10 | 1000 | 300 | 3 | 2660 | 920 | 1550 | 1400 | 1335 | 451 | 2120 | |||||
| РЦИК-12 | 1200 | 350 | 4 | 2860 | 970 | 1720 | 1550 | 1515 | 516 | 3350 | |||||
| РЦИК-14 | 1400 | 400 | 4 | 3225 | 1050 | 1980 | 1800 | 1755 | 516 | 4450 | |||||
| РЦИК-6,5 | T1 | 650 | 200 | 90 | Меньше или равно 4,5 | 0.1-50 | непрерывный | 1.5 | 2160 | 1075 | 795 | 1200 | 890 | 451 | 1300 |
| T2 | 120 | 2.2 | 2160 | 1200 | 890 | 1420 | |||||||||
| T3 | 150 | 2.2 | 2310 | 1300 | 890 | 1750 | |||||||||
| РЦИК-8 | T1 | 800 | 250 | 90 | 2.2 | 2350 | 1280 | 795 | 1300 | 1090 | 451 | 1920 | |||
| T2 | 120 | 2.2 | 2350 | 1300 | 1090 | 2180 | |||||||||
| T3 | 150 | 3 | 2520 | 1400 | 1090 | 2820 | |||||||||
| РЦИК-10 | T1 | 1000 | 300 | 90 | 3 | 2660 | 1540 | 950 | 1400 | 1335 | 451 | 2350 | |||
| T2 | 120 | 3 | 2660 | 1400 | 1335 | 2700 | |||||||||
| T3 | 150 | 4 | 2760 | 1400 | 1335 | 3680 | |||||||||
| РЦИК-12 | T1 | 1200 | 350 | 90 | 4 | 2900 | 1730 | 970 | 1600 | 1515 | 516 | 3250 | |||
| T2 | 120 | 4 | 2900 | 1600 | 1515 | 4100 | |||||||||
| T3 | 150 | 5.5 | 2900 | 1600 | 1515 | 5150 | |||||||||
| РЦИК-14 | T1 | 1400 | 400 | 90 | 4 | 3225 | 1980 | 1180 | 1900 | 1750 | 516 | 4800 | |||
| T2 | 120 | 5.5 | 3225 | 1900 | 1750 | 5620 | |||||||||
| T3 | 150 | 5.5 | 3340 | 1900 | 1750 | 7450 | |||||||||
RCDF Самоочищающийся масляный-электромагнитный сепаратор с охлаждением
|
|
|||||||||||||
| Модель | Ширина ремня (мм) | Приостановка Высота (мм) |
Глубина материала Меньше или равно мм |
Мощность возбуждения Меньше или равно кВт |
Магнитная интенсивность Больше или равно mT |
Движущая сила Меньше или равно кВт |
Скорость ленты Меньше или равно м/с |
Вес (кг) | Внешний вид размер мм | ||||
| A | B | C | D | E | |||||||||
| РКДФ-5 | 500 | 150 | 100 | 1.2 | 60 | 1.5 | 4.5 | 1100 | 1900 | 900 | 800 | 650 | 1050 |
| RCDF-6 | 600 | 180 | 130 | 1.8 | 60 | 1.5 | 1500 | 2050 | 1000 | 850 | 700 | 1170 | |
| РКДФ-6,5 | 650 | 200 | 150 | 2 | 70 | 1.5 | 1800 | 2165 | 1050 | 900 | 750 | 1270 | |
| RCDF-8 | 800 | 250 | 200 | 3 | 70 | 2.2 | 2500 | 2350 | 1150 | 970 | 810 | 1420 | |
| РКДФ-10 | 1000 | 300 | 250 | 4.5 | 70 | 3 | 3550 | 2660 | 1400 | 1080 | 810 | 1580 | |
| RCDF-12 | 1200 | 350 | 300 | 6.5 | 70 | 4 | 4650 | 2860 | 1500 | 1200 | 940 | 1780 | |
| RCDF-14 | 1400 | 400 | 350 | 8.5 | 70 | 4 | 6290 | 3225 | 1945 | 1300 | 940 | 1950 | |
| RCDF-16 | 1600 | 450 | 400 | 13 | 70 | 5.5 | 7850 | 3550 | 2010 | 1400 | 940 | 2180 | |
| RCDF-18 | 1800 | 500 | 450 | 18 | 70 | 5.5 | 9100 | 3650 | 2400 | 1500 | 940 | 2315 | |
| РКДФ-20 | 2000 | 550 | 500 | 20 | 70 | 5.5 | 9500 | 3850 | 2800 | 1600 | 940 | 2400 | |
NCTB Концентрированное обезвоживание-Барабанный магнитный сепаратор мокрого типа
|
|
|||||||
| Модель | Размер цилиндра (диаметр цилиндра × цилиндр длина)мм |
Магнитный Интенсивность индукции на поверхности цилиндра |
Вычислительная мощность | Мощность двигателя (кВт) |
Скорость цилиндра (об/мин) |
Общий вес машины (Кг) |
|
| t/h | m3/h | ||||||
| НКТБ-918 | 900 x 1800 | По содержанию руды определите интенсивность магнитной индукции | 25-45 | 70-120 | 4 | 26 | 3300 |
| НКТБ-1018 | 1050 x 1800 | 40-60 | 130-200 | 5.5 | 22 | 4300 | |
| НКТБ-1021 | 1050 x 2100 | 50-70 | 150-240 | 5.5 | 22 | 4900 | |
| НКТБ-1024 | 1050 x 2400 | 60-80 | 160-280 | 5.5 | 22 | 5600 | |
| НКТБ-1030 | 1050 x 3000 | 80-120 | 240-400 | 7.5 | 21 | 7500 | |
| НКТБ-1218 | 1200 x 1800 | 60-75 | 160-280 | 11 | 17 | 5900 | |
| НКТБ-1224 | 1200 x 2400 | 80-110 | 240-380 | 11 | 17 | 6800 | |
| НКТБ-1230 | 1200 x 3000 | 100-140 | 260-400 | 11 | 17 | 8200 | |
| НКТБ-1236 | 1200 x 3600 | 120-160 | 300-550 | 15 | 17 | 9200 | |
| НКТБ-1240 | 1200 x 4000 | 130-170 | 300-600 | 15 | 17 | 10500 | |
| НКТБ-1245 | 1200 x 4500 | 150-200 | 380-660 | 15 | 17 | 12000 | |
| НКТБ-1530 | 1500 x 3000 | 100-180 | 280-480 | 11 | 14 | 11000 | |
| НКТБ-1540 | 1500 x 4000 | 150-200 | 320-540 | 15 | 14 | 13500 | |
| НКТБ-1545 | 1500 x 4400 | 180-240 | 400-650 | 18.5 | 14 | 16500 | |
| НКТБ-1550 | 1500 x 5000 | 210-280 | 500-750 | 18.5 | 14 | 19800 | |
Для получения дополнительной информации или запроса технических чертежей без водяных знаков нажмите кнопку ниже, чтобы связаться с нашим отделом продаж.
Получить полные характеристики
Особенности конвейерных магнитных сепараторов
Непрерывное разделение на конвейере:Улавливает черный металл во время движения материала, помогая защитить дробилки, мельницы и грохоты.
Несколько стилей установки: подвешивание над лентой, поперечный-ремень, головной шкив или встроенный магнитный конвейер для различных компоновок.
Варианты самоочистки-или ручной очистки:Самоочищающиеся конструкции-выдерживают более высокий уровень загрязнения и позволяют увеличить время работы при меньших трудозатратах.
Стабильная производительность для сложных сайтов:Создан для пыльных и тяжелых условий работы-с простым и практичным доступом для обслуживания.
Гибкость модели:Конструкции с постоянными магнитами или электромагнитами могут быть адаптированы к вашему рабочему циклу и потребностям в силе разделения.
OEM-настройка:Способ монтажа, разгрузку, соответствие ширины ленты и выбор магнитной упаковки можно адаптировать к вашей линии.
Магнитная сепарация в переработке полезных ископаемых
В магнитной сепарации используются мощные магниты, которые вытягивают примеси черных металлов из производственной линии, удерживая их на поверхности магнита и гарантируя, что они не смогут повторно-попасть в поток продукта. Сила магнитного поля означает, что непрерывный поток продукта, каким бы быстрым он ни был, не сможет выбить железосодержащий материал из того места, где он изначально был захвачен. GME предлагает оборудование для магнитной сепарации, подходящее для тяжелых-применений и имеющее прочную конструкцию, предназначенное для работы с большими объемами материала.
Системы обнаружения металлов генерируют электромагнитное поле, через которое проходит материал, обнаруживая и отклоняя любой черный или цветной-металл, скрытый внутри продукта. Если магнитный сепаратор не может удалить примеси, содержащие не-железо, например алюминий, металлодетектор может обнаружить этот металл и удалить загрязненную часть продукта из основного потока операций.
Как правильно выбрать конвейеры с магнитным сепаратором
Подтвердите, что вам нужно удалить
Если проблема в металлоломе (болты, арматура, стальной лом), то конвейерный магнитный сепаратор — подходящий инструмент. Если вам необходимо обнаружить цветные-металлы (обломки алюминия, меди, нержавеющей стали), запланируйте сопряжение магнита с металлодетектором.
Сопоставьте тип разделителя с заданием
Подвесной надполосный магнит:Общий выбор защиты для большинства магистральных линий.
Самоочищающийся-перекрестный-ленточный магнит:Лучше, когда посторонние предметы встречаются часто и вам нужна непрерывная разрядка с меньшими трудозатратами.
Шкив с магнитной головкой/Магнитный шкив:Лучше всего, если вам нужно встроенное-разделение на выпускной стороне с компактной компоновкой.
Магнитный конвейер:Используется, когда вам необходимо контролируемое разделение при выходе материала с ленты.
Подберите его в соответствии с реальными условиями конвейера
Ваш выбор должен основываться на ширине ленты, глубине загрузки (толщине слоя материала), скорости ленты, высоте/зазоре подвески и типичном размере прижимного железа. Толстый груз и более высокая скорость обычно требуют более сильных магнитных пакетов или более разумного размещения (например, превышение-траектории в точках передачи).
Примите решение о чистке и обслуживании
Линии с высоким уровнем загрязнения обычно выигрывают от самоочищающихся конструкций. Если случайное попадание утюга происходит время от времени, допускается ручная очистка.
Если у вас одинаковая ширина ленты, скорость ленты, глубина груза, установочный зазор и типичный размер шлагбаума, Great Magtech может порекомендовать наиболее практичную модель и способ крепления.
Почему стоит выбрать магнитную сепарацию GME?
Конвейерный магнитный сепаратор поможет только в том случае, если он соответствует вашей линии. Если ремень широкий, груз толстый или зазор узкий, «стандартный» агрегат может пропустить железо или создать постоянную работу по очистке.
Компания Great Magtech производит конвейеры с магнитными сепараторами для реальных условий эксплуатации. Мы можем порекомендовать подходящий тип — подвесной ремень для общей защиты, самоочищающийся поперечный-ленточный ремень для сильного загрязнения или шкив с магнитной головкой, если вам нужно компактное решение на разгрузочном конце. Для OEM-проектов мы можем отрегулировать монтажные кронштейны, метод разгрузки и выбор магнитной упаковки в соответствии с шириной вашей ленты, скоростью ленты, глубиной груза и пространством для установки.
Вы получаете установку, которую проще установить, легче обслуживать и которая более стабильна в долгосрочной перспективе. Отправьте основные данные о конвейере и сведения о материалах, и мы предложим конфигурацию, которая будет работать на вашей линии, а не только на бумаге.
Часто задаваемые вопросы
Вопрос: Может ли он работать на наклонном конвейере?
А: Да. Сепаратор можно установить так, чтобы он соответствовал углу конвейера, при условии, что монтажный зазор и путь разгрузки расположены правильно.
Вопрос: Нужен ли мне еще и металлоискатель?
О: Если вам нужно поймать фрагменты цветных-черных металлов или нержавеющей стали, металлодетектор станет хорошим дополнением. На многих линиях используется магнит для удаления железа и детектор для более широкого контроля металла.
Вопрос: Какой тип мне выбрать: подвесной надленточный или самоочищающийся поперечный-ленточный ремень?
Ответ: Подвесное крепление — надежный общий вариант, когда случайное попадание железа. Самоочищающаяся поперечная-лента предпочтительнее, если загрязнение происходит часто и вам требуется непрерывная разгрузка с меньшим количеством ручной очистки.
Вопрос: Где его следует установить для обеспечения наилучшей производительности?
A: Обычные положения включают над лентой на главном конвейере, над траекторией разгрузки в точках перегрузки или на разгрузочном конце с использованием шкива с магнитной головкой — в зависимости от места и риска загрязнения.
Вопрос: Как часто требуется чистка?
Ответ: Это зависит от уровня загрязнения. Линии с высоким-загрязнением обычно выигрывают от самоочистки-конструкций. Для меньшего загрязнения может быть достаточно ручной очистки.
Вопрос: Можете ли вы настроить монтаж и разгрузку для OEM-проектов?
А: Да. Общие варианты OEM включают монтажные кронштейны, метод разгрузки, выбор магнитной упаковки и размеры интерфейса, соответствующие компоновке вашего конвейера.
Получите качественный конвейер с магнитным сепаратором от профессиональных производителей и поставщиков конвейеров с магнитным сепаратором. Наша фабрика предлагает лучшую продукцию по самой низкой цене.
