Магнитная система зажима для быстрой смены пресс-формы

Описание

Магнитная система зажима для быстрой смены пресс-формы применяется к машинам для литья под давлением, машинам для литья под давлением, штамповочным машинам и токарным станкам с помощью магнитной пластины, совместимой с устройством смены пресс-форм, для обеспечения безопасной, быстрой и удобной замены больших форм для достижения эффекта быстрая смена форм.

Магнитная зажимная система используется для фиксации пресс-формы на машине для литья под давлением. Магнитная пластина предназначена для традиционной машины для литья под давлением и обеспечивает решение для длительного времени работы со сменными формами, сложной операцией и низким уровнем безопасности. В этой системе в качестве неподвижной пластины используется присоска с постоянным магнитом, а подвижная пластина простыми действиями намагничивания и размагничивания фиксирует и меняет форму, которая действительно может изменить форму за 3 минуты. Машина для литья под давлением с магнитной пластиной увеличила время смены формы до 3 минут, но без изменения исходной конструкции, она практична и удобна.

Магнитная система зажима для смены пресс-формы подходит для машин для литья под давлением 50-4000тонн. Он также широко используется в процессах обработки корпусных деталей в бытовой, электронной и автомобильной промышленности.

Описание магнитного шаблона

1. Распределительная коробка

2. Система контроля потока

3. Предупреждающие знаки

4. Датчик приближения

5. Датчик температуры

6. Отверстие эжектора

7. Крепежное отверстие

8. Фирменная табличка

9. Съемное установочное кольцо

10. Обнаружение магнитного насыщения

Особенности магнитной системы зажима для быстрой смены пресс-формы

С помощью этой магнитной зажимной системы пользователи получают беспрецедентные преимущества, в том числе:

• стандартные формы не требуются

• высота зажимной кромки и форма пресс-формы не требуются

• более короткое время простоя, более низкие затраты на настройку

• повышенная производительность

• зажим в труднодоступных местах без проблем

• отсутствие уменьшенных зажимных поверхностей

• мониторинг процесса и, следовательно, абсолютная безопасность

• зажимное усилие на всей поверхности пресс-формы

• зажим без деформации опорной плиты

• снижение затрат на техническое обслуживание

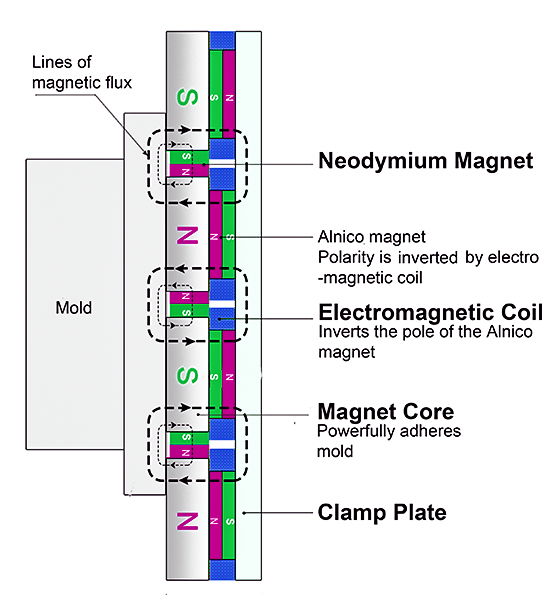

Принцип электропостоянного магнита

Электромагнитная катушка включена на 0,5 сек.

Полюс магнита Alnico перевернут.

Неодимовый магнит и магнит Alnico становятся полярными.

Магнитный поток магнитов излучается на поверхность сердечника магнита. Таким образом, зажимая пресс-форму.

Электромагнитная катушка включена на 0,5 сек.

Полюс магнита Alnico перевернут.

Магнитный поток неодимового магнита и магнита альнико не излучается с поверхности сердечника магнита. Таким образом, он разжимает пресс-форму.

Безопасность-Магнитная сила остается постоянной после намагничивания

Энергосбережение — экономия энергии более 95 процентов

Быстрый — экономия времени более чем на 90 процентов

Увеличенный срок службы-IP67 водонепроницаемый

Магнитная сила с более высоким пределом текучести гарантирует идеальное прижатие к пресс-форме

Не требует технического обслуживания — для шаблона не требуются запасные части.

Схема установки

Магнитная система зажима для пресс-форм имеет 8 признаков безопасности, которые делают ее особенно эффективной и безопасной.

1. Обнаружение близости

В состоянии изменения формы поверхность формы должна полностью соприкасаться и плотно зажиматься магнитными пластинами с каждой стороны, не должно быть зазора.

2. Обнаружение магнитного потока

Разблокировка машины дается только в том случае, если измеренный магнитный поток после намагничивания достигает стандартного минимального предопределенного безопасного значения. Если это не так, указывается ошибка. Если в процессе литья под давлением значение магнитного потока уменьшается минимально, машина немедленно останавливается.

3. Обнаружение температуры

Чтобы предотвратить размагничивание магнитных плит, вызванное чрезвычайно высокой температурой, датчик температуры спроектирован так, чтобы посылать сигнал тревоги, если температура превышает стандартное значение.

4. Обнаружение значения импульсного тока

В фазах MAG и DEMAG система управления отслеживает значение импульсного тока и посылает успешный сигнал только тогда, когда импульсный ток достигает требуемого значения.

5. Обнаружение дислокации пресс-формы

Датчик смещения пресс-формы в режиме реального времени определяет местоположение пресс-формы в состоянии впрыска и посылает сигнал тревоги, если происходит небольшое скольжение пресс-формы, чтобы остановить текущий процесс формования.

6. Определение расстояния

Только когда расстояние между пресс-формой и магнитными плитами составляет менее 0,2 мм, контроллер разрешит выполнение фаз MAG и DEMAG, в противном случае будет отправлен сигнал тревоги для остановки работы машины для литья пластмасс под давлением. .

7. Система управления блокировкой

Эта система управления блокировкой позволит машине для литья под давлением работать только при условии, что все сигналы обнаружения являются нормальными, когда подвижные и неподвижные магнитные плиты успешно намагничены, а ключ переведен в состояние впрыска.

8. Дизайн ключа переключения состояний

Использование клавиши для переключения между состоянием смены пресс-формы и состоянием впрыска. Операция размагничивания будет действительна только при переключении ключа в состояние изменения формы и одновременном нажатии кнопки DEMAG. Если ключ был переведен в состояние впрыска, операции MAG и DEMAG не могут быть достигнуты.
