Как работает магнитная трубка?

Металлическая стружка и хлопья ржавчины не дают о себе знать. Они ездят в ваших порошках, вашей охлаждающей жидкости, вашей жидкой подаче -, пока не поцарапают уплотнение, не заклинят сопло или не появятся в жалобе клиента.

Магнитная трубка останавливает это прежде, чем это произойдет. Это стержень из нержавеющей-стали с магнитным сердечником, который вы бросаете прямо в поток технологического процесса, и он работает, вытягивая частицы железа из всего, что проходит над ним - без питания, без движущихся частей, без ничего, что можно было бы включить.

Ниже вы увидите, как на самом деле происходит это натяжение и как правильно выбрать трубку для вашей лески.

Что такое магнитная трубка

A магнитная трубкапредставляет собой герметичный металлический стержень, внутри которого находится сильный магнит. Обычно вы обнаружите его стоящим на пути вашего материала -, закрепленным болтами на трубе, подвешенным внутри бункера или установленным в желобе, через который должен проходить порошок или жидкость.

Внешняя часть изготовлена ​​из нержавеющей стали, поэтому она выдерживает влажные, жирные или агрессивные условия, не ржавея и не царапая ваш продукт.

Для работы ему не нужно электричество. Просто поместите его на путь потока материала, и он сразу же начнет работать.

Как работает магнитная трубка

Вот что происходит, когда материал начинает проходить мимо трубки.

Внутри магнитный сердечник создает магнитное поле, которое проходит через стенку из нержавеющей стали. Это поле не везде имеет одинаковую силу - оно сильнее всего у поверхности и слабее по мере удаления, и именно эта разница на самом деле и делает работу. Частицы железа притягиваются к самой сильной части поля и прилипают к трубке.

По мере того, как ваш порошок, жидкость или гранулят продолжает течь мимо, все больше частиц задерживаются на этой поверхности. Со временем они образуют видимый слой захваченного металла.

Внутренняя структура - Как устроена магнитная трубка

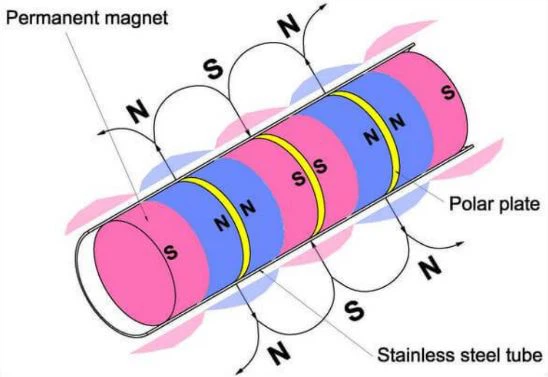

Откройте один, и вы не найдете внутри ни одного стержневого магнита. Вы найдете стопку - маленьких дисковых магнитов, чередующихся со стальными шайбами, выстроенных встык по длине трубки.

Каждая шайба вытягивает поле из магнита рядом с ней и выталкивает его обратно к поверхности. Соедините достаточное количество этих пар вместе, и вы получите сильные точки захвата по всей длине трубки, а не только одно слабое место посередине.

Варианты материалов и магнитной прочности

Здесь у вас есть выбор, и он имеет большее значение, чем вы думаете.

Корпус обычно изготавливается из нержавеющей стали 304 или 316.. 304 подходит для большинства сухих линий общего назначения,-отлично подходит. 316 и стоит дороже, но он лучше выдерживает воздействие соленой воды, кислот и других агрессивных веществ, - оно того стоит, если в процессе через линию проходят влажные или агрессивные химические вещества.

Внутри магниты обычно ферритовые или неодимовые (NdFeB). Феррит дешевле и отлично справляется с ловлей крупных кусков металла. Неодим прочнее для своего размера, поэтому он вам понадобится, если вы пытаетесь удалить мелкую железную пыль или частицы микронного-уровня.

Магнитная сила обычно измеряется в гауссах, а трубки обычно варьируются от 2500 до 15 000 гаусс в зависимости от того, что вам нужно захватить.

Типы магнитных трубок

Сама трубка — это только половина истории - от того, как будет обработан конец, зависит, как вы ее монтируете, снимаете или используете вручную.

Головка для аргонодуговой сварки

Этот конец загерметизирован аргонодуговой сваркой, что обеспечивает постоянное, полностью герметичное соединение. Это выбор, когда трубка приваривается прямо к раме или креплению и не выходит обратно.

Обжимная головка

Вместо сварки конец механически обжимается. Вы получаете прочную, герметичную отделку без тепловых искажений, которые могут возникнуть при сварке на более тонких корпусах.

Внутренняя резьба

На конце имеется внутренняя резьба, поэтому он навинчивается на соответствующую шпильку или фитинг. Полезно, если вам нужно надежное крепление, которое можно отвинтить для обслуживания.

Внешняя резьба

Вместо этого на конце имеется наружная резьба, что позволяет продеть его через монтажное отверстие или кронштейн и закрепить гайкой - — обычная конструкция для стационарной установки в трубах или бункерах.

С кольцом

Приваренное кольцо или ушко на конце позволяет повесить трубку на крючок или цепочку или просто схватить ее и вытащить для очистки без использования инструментов.

С крышкой ручки

Резиновая или пластиковая ручка превращает трубку в ручную-палочку. Вы не устанавливаете его -, вы используете его для ручной проверки или извлечения металла из незакрепленного материала.

Способы установки и варианты очистки

Правильная работа магнитной трубки начинается с того, куда и как вы ее вставите.

Установка

В большинстве случаев установка осуществляется в одном из трех мест: прямо в трубопровод, устанавливается через отверстие бункера или устанавливается в желоб, откуда свободный материал-падает мимо него. Какое бы место вы ни выбрали, ориентация имеет значение - расположите трубку так, чтобы материал не мог проскользнуть мимо нее, не коснувшись магнитной поверхности.

При более густых потоках или более сильном загрязнении не полагайтесь на одну трубку. Несколько трубок, расположенных поперек отверстия, улавливают больше металла и снижают вероятность того, что материал вообще минует поле.

Очистка

Чистка зависит от того, какую трубку вы установили.

Стандартные герметичные трубки необходимо вытягивать, протирать и переустанавливать вручную - обычно один раз в смену или один раз в день, в зависимости от того, насколько загрязнена ваша линия. Выкатные и пневматические конструкции почти полностью исключают ручную часть, что важно, если ваша линия не может позволить себе частые простои.

Ключевые преимущества магнитной трубки

Есть несколько вещей, которые оправдывают установку магнитных трубок.

• Нет простоев для установки: вставляется в существующую трубу, бункер или желоб, не меняя ничего и не добавляя панель управления - на одну систему меньше, которая может выйти из строя.

• Непрерывное разделение: Работает в течение всего времени движения материала, а не только во время плановой проверки, поэтому вам не придется группировать продукт на отдельном этапе фильтрации.

• Нет дополнительного ограничения потока: В отличие от фильтров на основе материала-, магнитная трубка не создает перепада давления при сборе материала - поток продолжает двигаться с одинаковой скоростью независимо от того, чистый он или загружен захваченным металлом.

• Коррозионная стойкость: Корпус из нержавеющей стали выдерживает воздействие-мойки и влажных процессов, не ржавея в потоке продукта.

• Ничего для электропитания или обслуживания: Нет проводки, предохранителей или панели управления для устранения неполадок в случае выхода из строя чего-либо еще на линии.

Распространенные ошибки, снижающие эффективность магнитной трубки

Большинство проблем с эффективностью сводятся к нескольким ошибкам, которых можно избежать.

Установка наоборот или не в том месте

Если вы ошибетесь в направлении, материал проскользнет мимо самой сильной части поля, а не будет двигаться прямо через него. Это значит, что загрязнение свободно проходит через ваш процесс.

Пропуск графика уборки

Когда металл накапливается на поверхности, вы теряете емкость. Подождите слишком долго, и трубка перестанет ловить что-либо новое -, она просто останется полной.

Выбор неправильного гаусса или материала

Трубка стандартной-прочности не удерживает мелкую железную пыль, а нержавеющая сталь 304 на коррозионно-активной линии означает, что вам придется заменять детали раньше, чем следовало бы.

Слишком быстрый поток

Проталкивайте материал быстрее, чем трубка может его удержать, и захваченные частицы смываются обратно, прежде чем вы их удалите.

Промышленные приложения

Магнитные трубки появляются везде, где загрязнение металлами представляет собой реальный риск для вашей продукции или оборудования.

Еда и напитки

У вас есть линия по производству продуктов питания и напитков, и вы, вероятно, уже используете их для улавливания металлических фрагментов до того, как они попадут в упаковку. - Большинство программ по обеспечению безопасности пищевых продуктов требуют этого, а не просто рекомендуют.

Пластмассы

Обрабатывайте пластмассы, и они защитят ваши экструдеры и формы от металлических примесей, скрывающихся в гранулах смолы, где один фрагмент может сломать винт или испортить форму.

Фармацевтика и химия

В фармацевтических и химических препаратах их обычно можно встретить в виде порошков и жидкостей, поскольку даже микроскопические частицы железа могут поставить под угрозу партию.

Керамика

Если вы занимаетесь керамикой, они обычно поступают при приеме сырья, где глина и минеральные порошки часто несут скрытый металл от добычи или транспортировки.

Если что-то из этого похоже на вашу леску, взгляните на нашу линейку магнитных стержней, чтобы найти подходящую.

Как выбрать правильную магнитную трубку

Выбор правильной магнитной трубки сводится к нескольким практическим проверкам, прежде чем ее заказывать.

• Размер трубы или отверстия: Измерьте диаметр, с которым вы работаете, - слишком маленькая трубка не сможет перекрыть поток, а слишком большая трубка не подойдет к вашему корпусу.

• Скорость потока: Для более быстрых потоков необходима более прочная трубка, иначе загрязнения пройдут мимо прежде, чем поле сможет их удержать.

• Размер частиц: Мелкой железной пыли требуется ядро ​​с более высоким-гауссом; более крупные металлические примеси прекрасно работают со стандартной прочностью.

• Рабочая температура: Проверьте номинал трубки в зависимости от температуры технологического процесса, особенно на горячих линиях.

• Метод очистки: решите, подходит ли для вашего графика ручная вытяжка-и-очистка или же выдвижная или пневматическая конструкция стоит дополнительных затрат.

• Сертификаты: Если вы работаете в пищевой или фармацевтической отрасли, убедитесь, что трубка соответствует пищевым-классам или санитарным стандартам, требуемым вашей отраслью.

Магнитная трубка

Отправить запрос сейчас

Квадратный магнитный стержень

Отправить запрос сейчас

Магнитный фильтрующий стержень

Отправить запрос сейчас

Неодимовые магнитные стержни

Отправить запрос сейчас

Заключение

Магнитная трубка несложна, и в этом вся суть. Никакой энергии, никаких движущихся частей -, просто нержавеющая сталь непрерывно выполняет одну работу, пока материал проходит мимо нее. Настройте гаусс, корпус и процедуру очистки специально для вашей линии, и она спокойно выполнит свою работу в фоновом режиме.
